拉顶管工法非开挖新建解决方案

     拉顶管工法是“工艺+管材+工作井”的综合施工工法,三者互相约束,互为保证,是一个完整的系统。

     应用于小口径排水管道非开挖新建领域,该工法是先施工工作井并根据流水标高预开洞,然后导向钻进,最后拉顶施工整段管道。管道在井孔处标高受控,整个拉顶过程中,钢制小钻杆及支撑架贯穿于管道内,并整体处于拉直状态,确保标高控制精准。

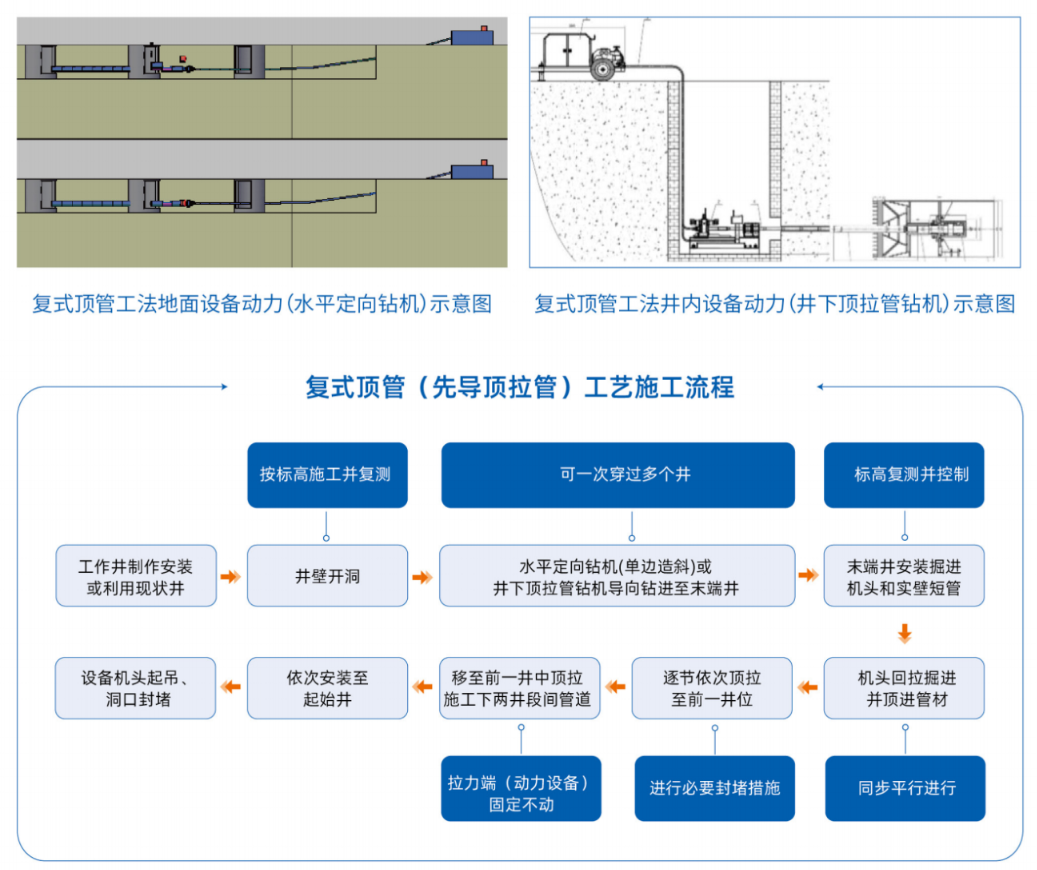

     该工法有两种动力提供方式,分别为:地面设备动力(水平定向钻机)和井内设备动力(井下顶拉管钻机及配套动力系统)。施工时应根据现场场地条件灵活选用。选用水平定向钻机设备应确保有足够的地面空间(钻机摆放及造斜段空间),并确保造斜段范围内无管线交叉等障碍,选用井下拉顶管钻机设备应确保设备工作井的空间(工作井内径不小于2.5m)。
